6000 BPH Geautomatiseerde de Was van het Drank Bottelende Materiaal het Vullen het Afdekken Machine

6000 BPH Geautomatiseerde de Was van het Drank Bottelende Materiaal het Vullen het Afdekken Machine

Deel. Materiaallijst en citaat

1. Beschrijving van project

Ø product: Sap

Ø projectnaam: Sap productie en het bottelen vullende lijn

Ø het project verenigt zich: Co. van de Gongdamachine, Ltd, Shandong (China)

Ø fles: 1500ml, 750ml, 300ml voor HUISDIER

Ø capaciteit: 6000BPH gebaseerd op 500ml-fles

2. Materiaallijst en Citaat

Nota

1. Betalingsvoorwaarden: 30%T/T na teken het contract, 70% vóór verzending.

2. De prijs omvat niet de pijpleiding, transportbanden. De prijs van pijpleiding en transportband zal na de bevestiging van lay-out worden bevestigd.

3. Citaatgeldigheid: 30 dagen vanaf deze het uitgeven datum.

4. Levering: 60 werkdagen na ontvangstbewijs van beneden - betaling.

Technische ondersteuning en de dienst

1. De hoogste-kwaliteitsproducten worden begeleid met top-level diensten. De verkoper zal de koper binnen 8 uren na het ontvangen van de correspondentie van de koper antwoorden. Als de dienst die bij de plaats van de koper aankomen wordt gevraagd, zal de verkoper de technici verzenden die algemeen aan de plaats van de koper volgens de benoemde tijd door beide partijen zullen worden.

2. De verkoper zou opleiding en installatie bij de plaats van de koper moeten verstrekken, maar de koper zou voor de aanpassing, het luchtkaartje, het visum en het salaris van de ingenieur van de verkoper moeten betalen.

3. Kwaliteitswaarborg: 12 maanden.

Deel Twee. Materiaalinleiding

Stroopboiler

Dit materiaal is één van het noodzakelijke materiaal in drank, voedsel en geneeskunde de industrie. Het kon het werk zoals stroop volledig beëindigen kookt, koelt en opslag in één lichaam.

Het vooraf mengen van tank

Dit materiaal is een hulpdeel voor het mengen van sap en water. Het wordt gebruikt om stroop en ander soort vloeistof te mengen. Het wordt gemaakt van super roestvrij staal. Het heeft etc. aardige vooruitzichten, brandkast, hygiënekenmerk.

Stroopfilter

Deze machine is geschikt om de stevige kwestie uit verse melk, stroop, dranken en om het even welke vloeistof te verwijderen. Twee filters kunnen veranderen gebruikend elkaar; het is niet noodzakelijk om de machine tegen te houden aangezien u de netto filter verandert, en het ook is geschikt lange tijd te werken.

Homogenisator

De hoge drukhomogenisator en hoge druk de vergeldende pomp zijn macht

transmissie en materieel vervoerend mechanisme. Sterke scheerbeurtkracht, effect en

de cavitatie kan onder de invloed van micronized hoge druk worden veroorzaakt om

de vloeibare materialen of de vloeibaar-dragerdeeltjes.

Druk 40mpa

Macht 22kw/h

Afmeting 1050*1250*1350mm

N.W 1250kg

Vacuümontgasser

De ontgasser is één van de benodigde apparatuur in vruchtensap of fruittheeproductielijn. Het wordt hoofdzakelijk gebruikt voor het ontgassen van het gehomogeniseerde sap vacu5um conditioneert en om het sap worden geoxydeerd te verhinderen en dan het shell leven van sap te verlengen.

Capaciteit: 3000L/H

Het werken vacuüm0.05-0.08mpa

Afmetingsdia 800*2560mm

Macht 5.2kw

N.W 1250kg

Sappasteurisatieapparaat

Goedkeurend spiegel-oppervlakte weinig lassentechniek, vloeibare resten.

Verbind aan plooien pijp, verminderen de hete misvormingsdruk.

Vloeibare terugkeer de pijpleiding voor het geval dat het niet volledig gepasteuriseerd is.

De flenzen die de het aseptische vullen kleppen en de pijpleidingen verbinden zijn

beschermd met stoom.

Controle in real time van vloeibare oppervlakte en temperatuur.

Capaciteit: 3000L/H

De temperatuur van de sapinham: 25℃

De temperatuur van de sapafzet: ≤45℃

Pasteuriseer temperatuur: 115℃~135℃

Stoomconsumptie: 60kg/H

Machinegrootte: 800*700*1500mm

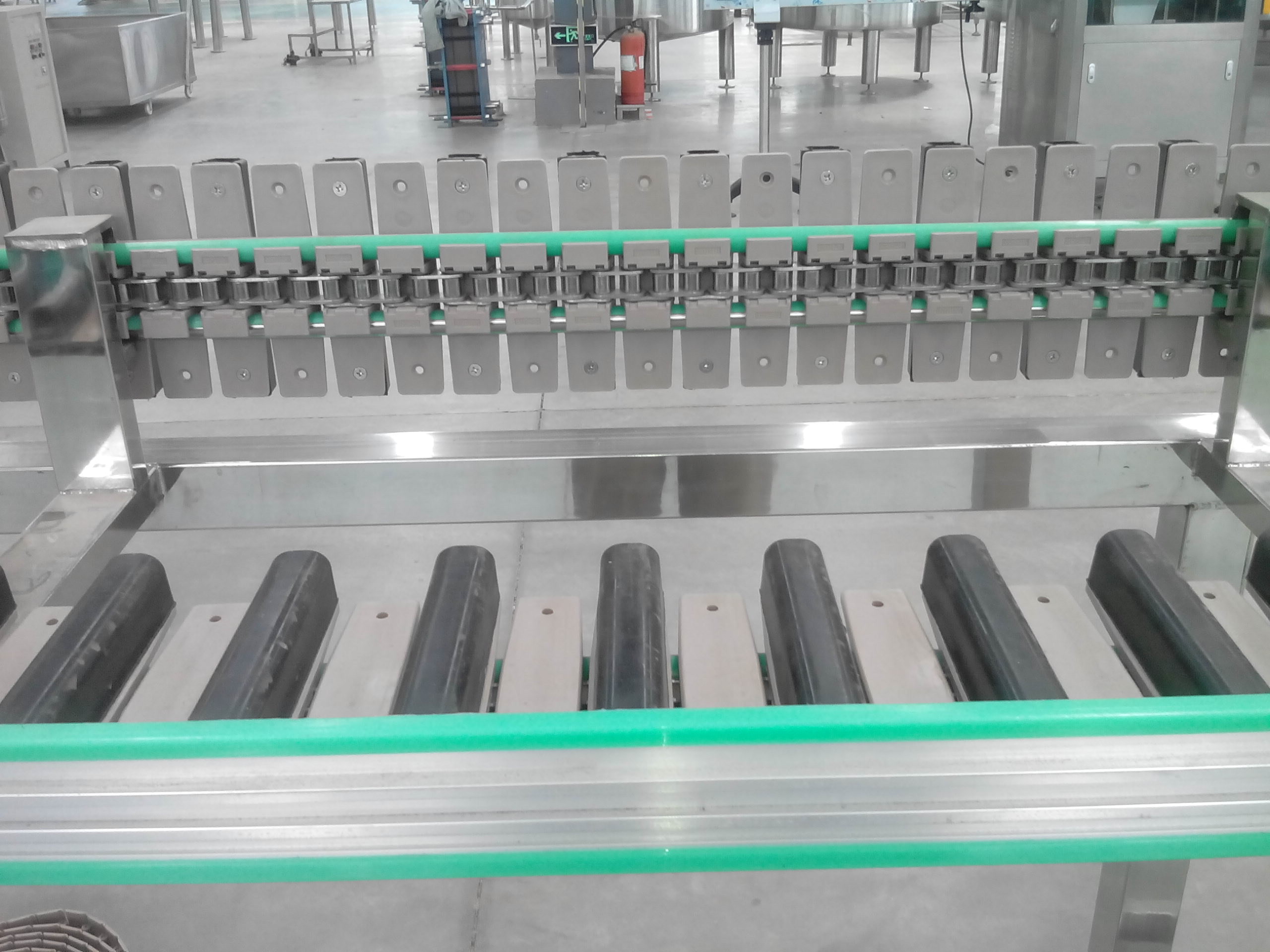

Luchttransportband

Structurele kenmerken

☉Stainless staallucht carbinet en lucht blazend kanaal.

☉Inner spreidde de afbuigingsraad, de lucht efficiënt in de transportband uit om de beste luchtstroom te krijgen.

☉The vervoer systeem geen behoefte veel onderhoud of de reparatie, vervoert is automatisch gebeëindigd.

☉High vervoer snelheid, vervoert de steun zonder het krassen.

☉Safety verrichting, regelmatige verrichting.

Hoofdparameter

☉Bottle volume: 200-1500 ml

☉Bottle vervoerend draaiende engel: 〈15℃

☉Bottle hals: regelbaar

☉Main delen: Luchtventilator (gemeenschappelijke ondernemingsproduct, met het systeem van de luchtfiltratie)

Flessen V.N.-vervormer

Inleiding:

De v.n.-vervormer van de L.P.reeks is een fles opstellend materiaal van internationaal geavanceerde vlakke lifttechnologie die wij ons op basis van geïntroduceerde technologie met een overweging van een tendens van binnenlandse drank vullende faciliteiten hebben ontwikkeld naar hoge snelheidsproductie.

De lichaamsmachine is vatvorm, met regelbare paarden op de bodem van het buiten rond maken, om de hoogte en het niveau van de machine aan te passen. Een binnen en buiten roterend vat wordt geplaatst om de dubbel-lijnlagers binnen de lichaamsmachine. Buiten binnen roterend vat is uitgerust met flessentank, en binnenkant met gelijkwaardige lift. De overeenkomstige flessenverdeler is ook uitgerust op het buitenvat. Een paraplu-toren is gecentreerd in de machine. De flessen worden vervoerd aan het midden van de machine door lift op signalen van flessenafwezigheid, die van de paraplu-toren aan de randen vallen. De flessen worden geduwd in flessentank door nokken in de lift. De omloop van de machine gaat driemaal van de lift vergezeld. De elke liftflessen in verdeler zullen in luchttransportband door sterwielen worden vervoerd.

Hoofdlijnen:

1) De buitenbus, de roterende bus en de contactdelen met flessen worden gemaakt van S/S SUS304. De kaders zijn gelast met koolstofstaal van fijne kwaliteit, met antiroest behandeld en bespoten van oppervlakte.

2) Het lichaam van bus wordt verzegeld, en met lichte positieve druk gehouden om stof te verhinderen.

3) De bovenkant van bus is uitgerust met verwijderbare dekking, gemakkelijk te handhaven en schoon te maken.

4) Uitgerust met het gebrekkige apparaat van de flessenverwerping. _geen behoefte te op:houden te om schoonmakenen in gebruikelijk voorwaarde. Blokken van massa gebrekkige flessen in fles. De testende schakelaar in de machine zal de machine alarmeren en tegenhouden. De exploitanten kunnen het volgens signalen uitbaggeren.

5) Kan de speciaal ontworpen flessentank op flessen van afmetingen bij klein verschil, geen behoefte van toepassing zijn om tank te veranderen om investering te bewaren. B.v. als u 600ml met 500ml met zelfde diameter wilt veranderen, slechts 30mm korter, te hoeven u niet om de tank te veranderen, doe enkel wat aanpassing.

6) Het midden van bus is uitgerust met uitgang voor vorm vervangen, gemakkelijk voor ontmanteling en maakt van flessentank schoon.

7) Onder van bus is uitgerust met onderhoudsuitgang, gemakkelijk voor exploitanten om de bodem van machine te contacteren.

8) Uitgerust met handexploitanten.

9) Prefect beschermingsapparaat.

10) De fles-jam inspecteur is uitgerust op de wielen van de uit-voerster om machine te beschermen.

11) Uitgerust met olie het vullen haven om de toestellen, de lagers, en de nokken te smeren.

12) De hoofdmotor is NAAIT.

13) De hoofd elektrocomponenten (frequentieomschakelaar, PLC, fotocellen en relais) gebruiken de producten van MITSUBISHI OMRON SIEMENS.

14) Het pneumatische systeem gebruikt FESTO-producten van Duitsland.

Hoofd technische parameter:

Het pasteurisatieapparaat van de Omverwerpingsfles

Deze machine is gebruik voor de fles en de sterilisatie van GLB voor het sap, ongeveer 30~40 seconden, sterilisatietijd kan volgens de vraagketen worden aangepast gebruikend ingevoerde delen, keurt het kader roestvrij staalproductie goed, uitbreidt de levensduur. Het hoofdzakelijk van toepassing op thee, vruchtensapdrank het hete vullen en afdekken. Het product na gevuld en verzegeld kan 90 ° automatisch wegknippen, en dan maakt de fles vlak perfecte sterilisatie van GLB binnen. De machine keurt kettingoverbrenging goed, stabiel en betrouwbaar, het lichaam zonder schade.

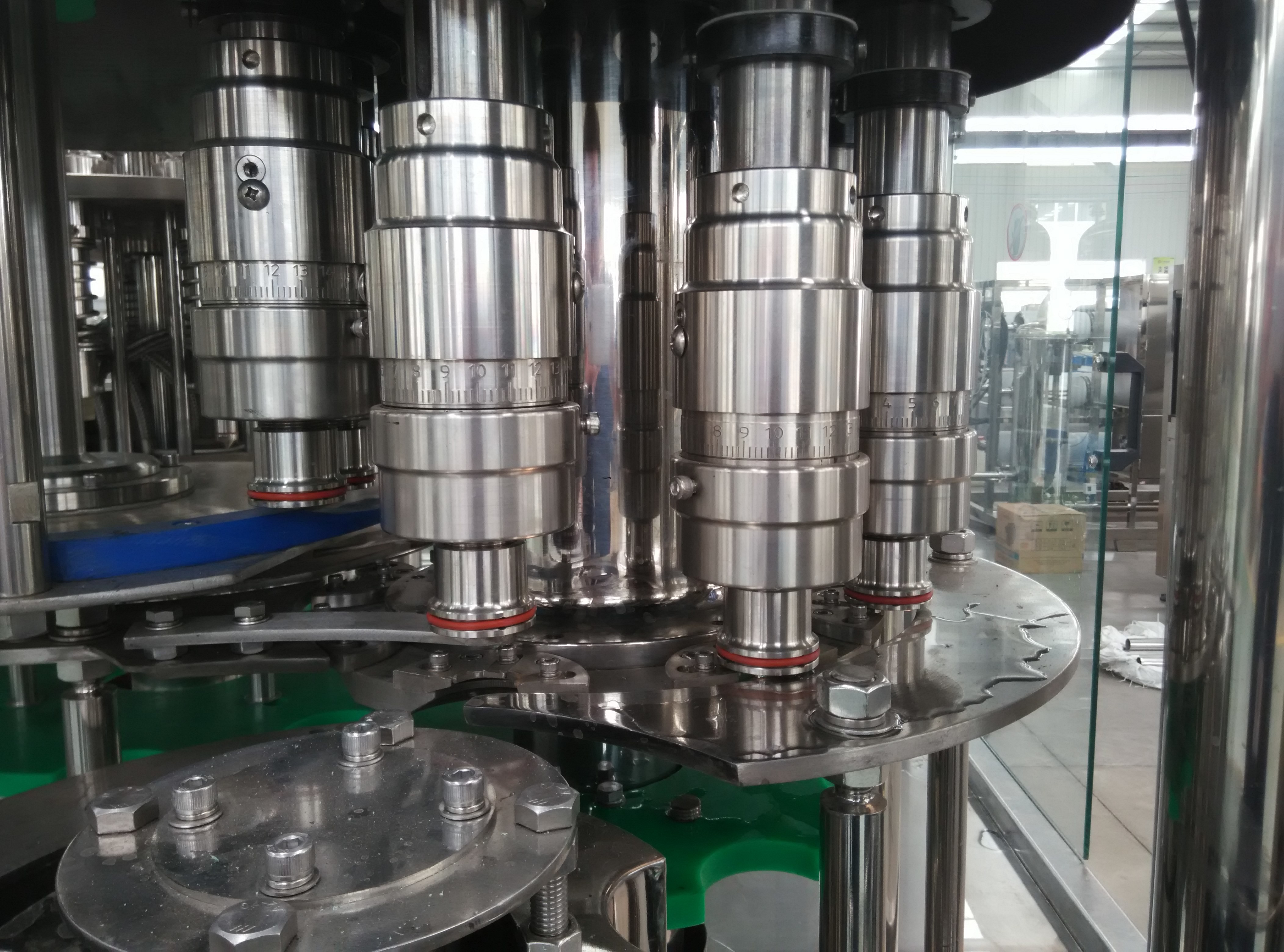

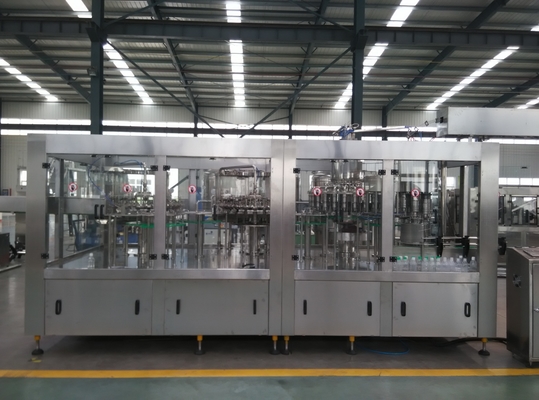

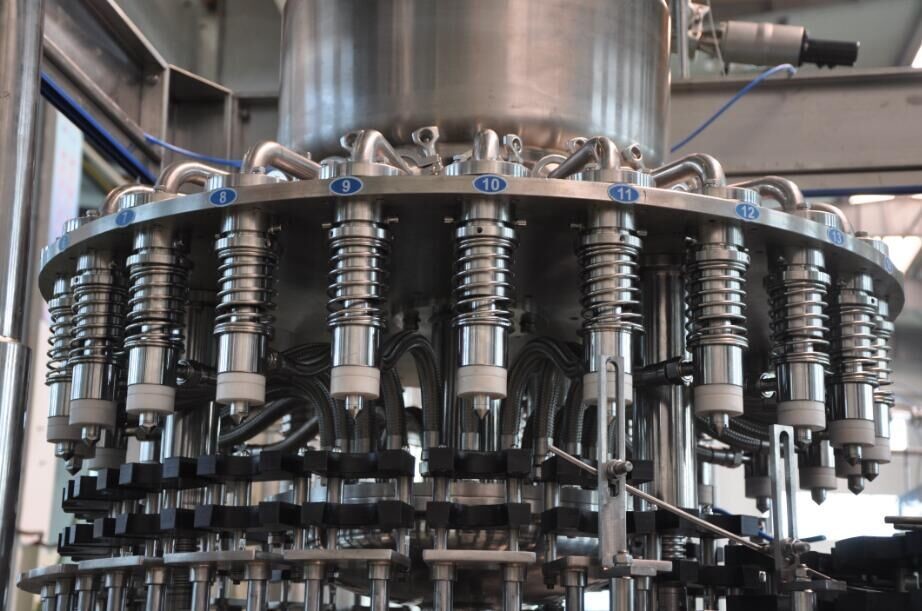

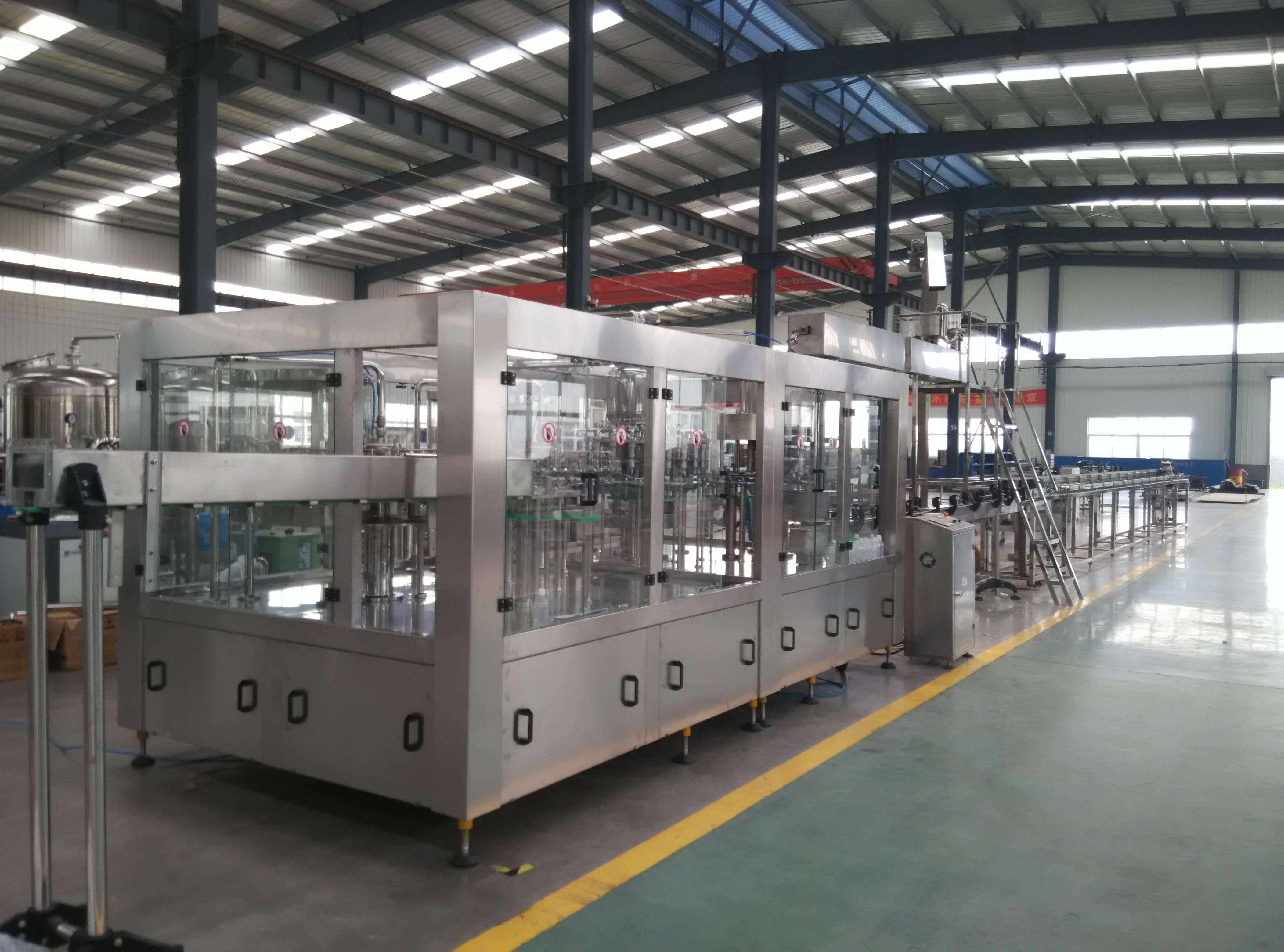

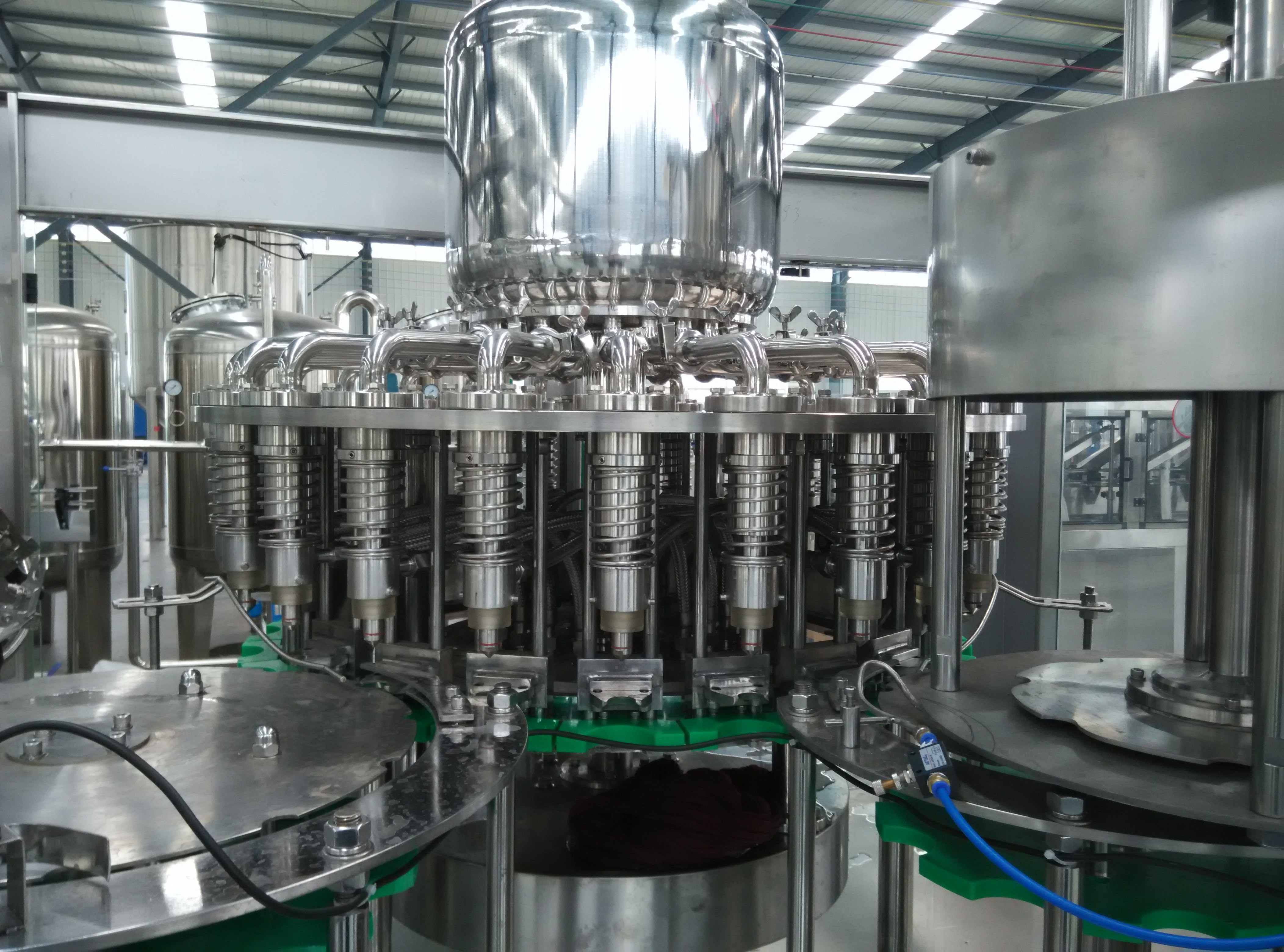

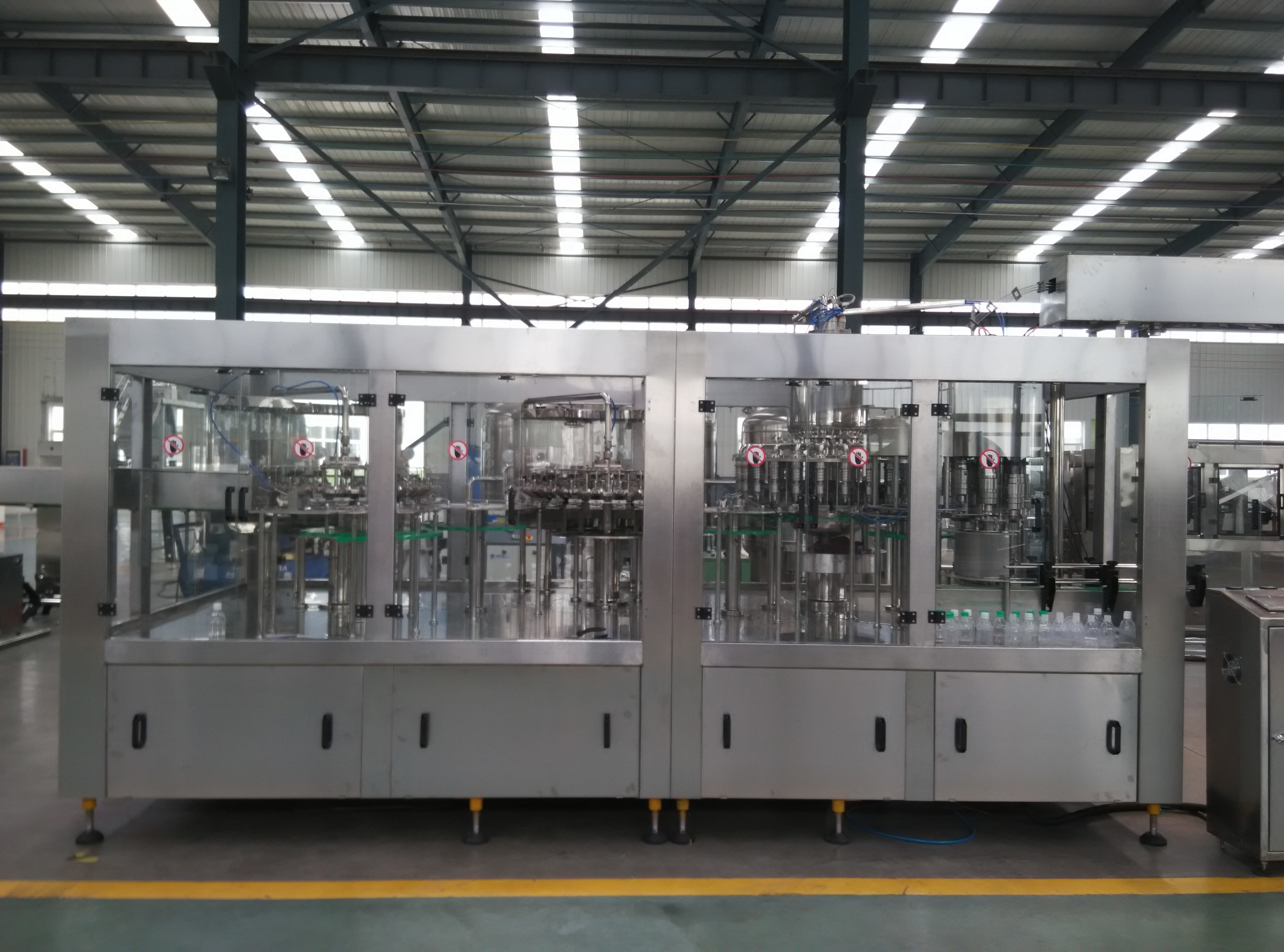

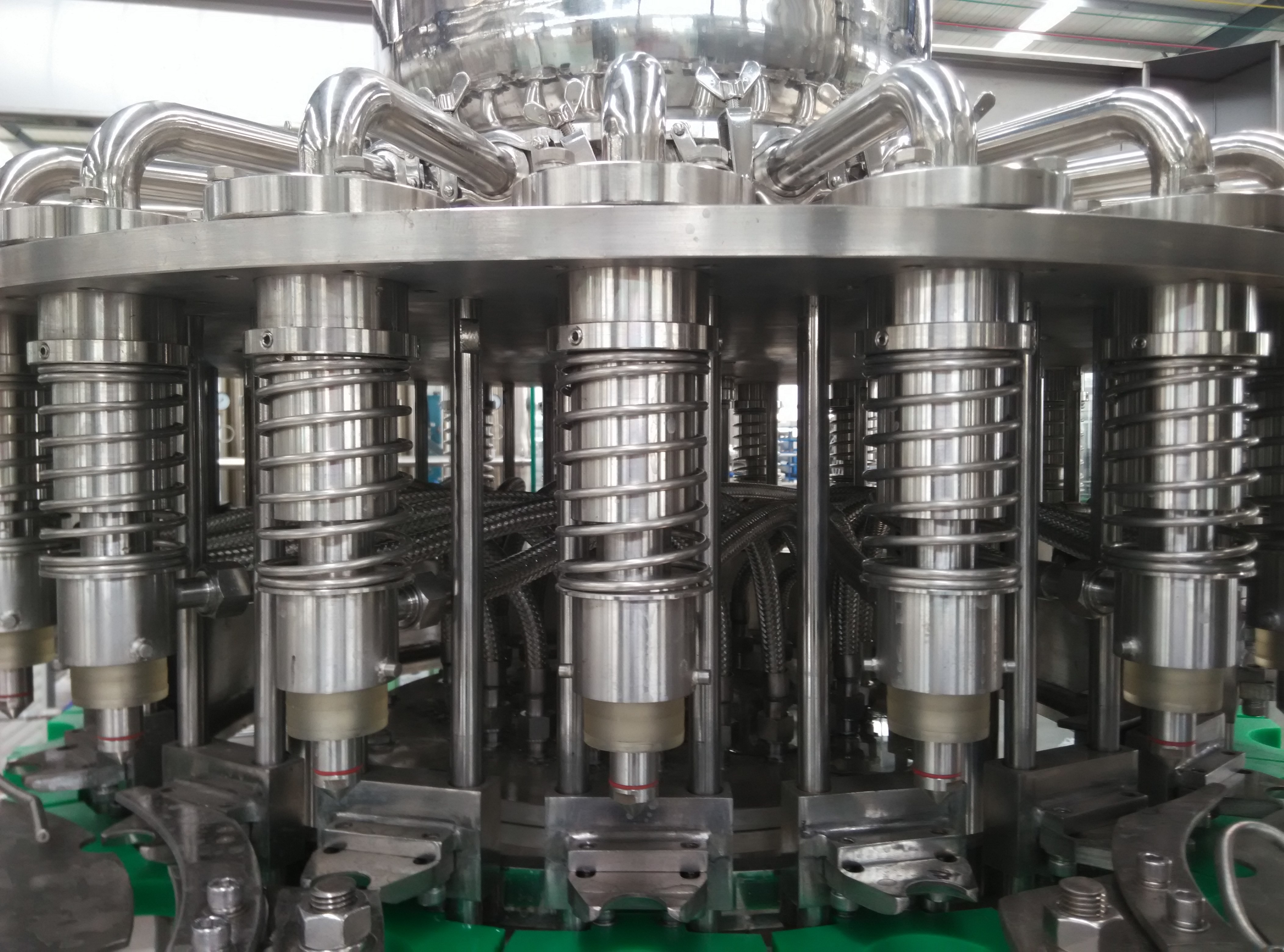

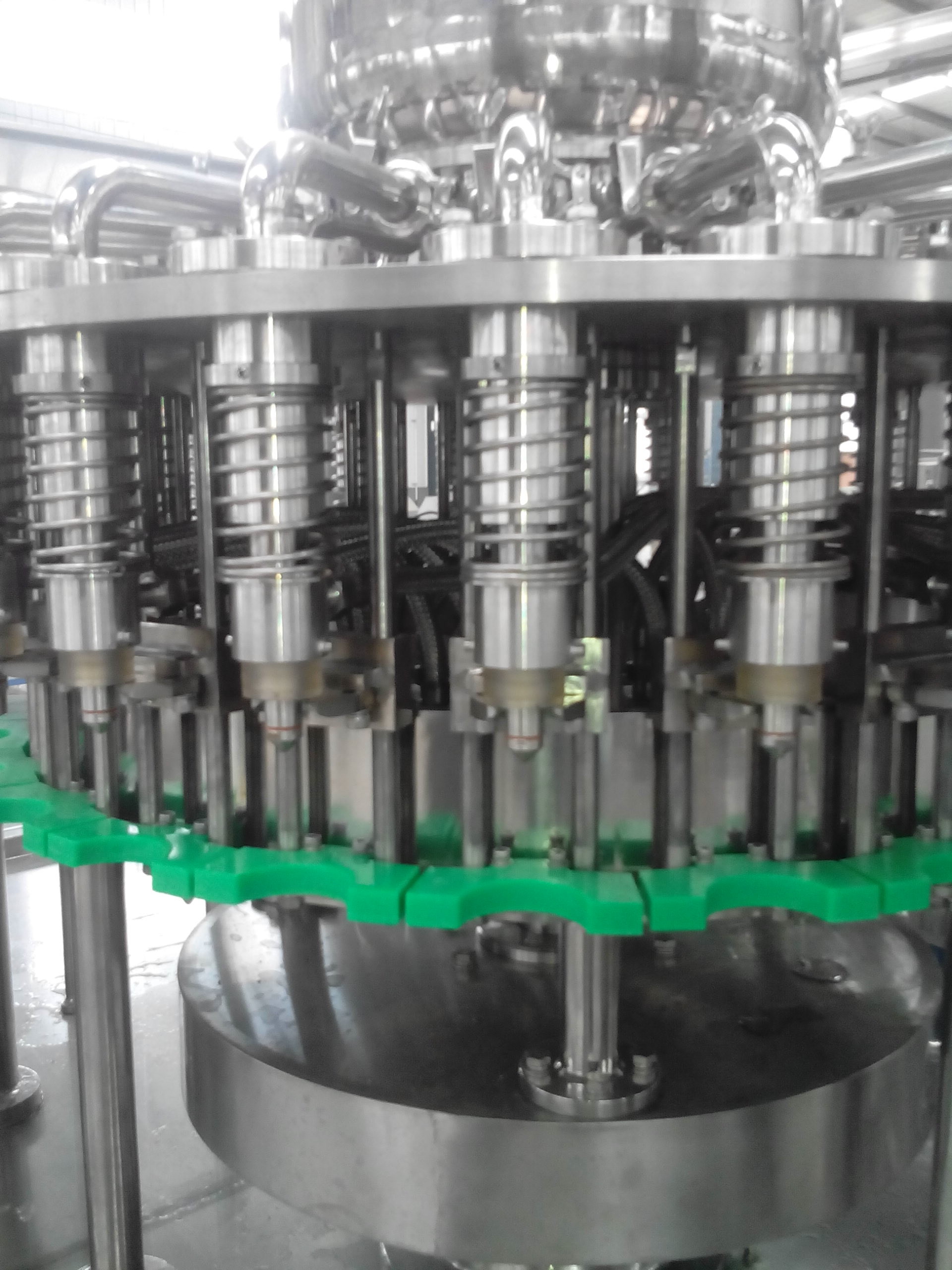

Het sap die van de HUISDIERENfles 3-1 monoblockmachine vullen

De HUISDIERENfles die//3 in-1 Eenheid spoelen vullen afdekken is een soort professionele vullende machineintegrator voor hete het vullen drank, zoals sap, enz. Het is multifunctioneel wat voor was, het vullen en het afdekken kan worden gebruikt. Het is een soort gevorderde vullende machineintegrator dat na de procesvereisten om geen-sprankelende die drank te vullen op het invoeren wordt gebaseerd en de buitenlandse geavanceerde technologie te assimileren wordt vernieuwd. Het wordt toegepast meestal in was, het vullen, en het afdekken plastic GLB voor water en frisdrank. Het is de perfecte selectie aan een grote of middelgrote drankfabriek toe te schrijven aan zijn redelijke configuratie, veiligheid van verrichting, betrouwbaarheid van het lopen en zijn zo geschikt onderhoud.

De primaire eigenschappen

• Er zijn sommige eigenschappen zoals compacte bouw, goede vorm, comfortabele verrichting, uitstekend automatisme en slechte arbeidsintensiteit.
• Wij keuren luchttransportband goed met de fles grootbrengend technologie in plaats van de de het voeden schroef en transportband. Verander gemakkelijk de flessenverandering meer dan delen.
• Het keurt de het blokkeren knelpunttechnologie goed om flessen te vervoeren. Het past niet de hoogte van materiaal aan wanneer het type van fles wordt geruild. Volgens de diameter van fles, kon u overeenkomstige nylon elementen zoals de gids van de boogpantoffel, duimwiel enz. ruilen.
• Die knepen van de roestvrij staalfles van was worden ontworpen vooral en zijn stevig en duurzaam. Het raakt draad geen positie van phialine om de tweede verontreiniging te vermijden.
• Elk van die delen direct met materiaal gecontacteerd worden goedgekeurd met roestvrij staal 304 van het voedselstadium zonder dode hoek. Zo kunnen zij gemakkelijk worden schoongemaakt.

6. Het hoge vullende snelheid en massastroomtarief, de hoge precisie van het vullen klep en de controle van vloeistoffenniveau zijn nauwkeurig en zonder verlies.

Componenten

De volledige machine bestaat uit 6 delen zoals volgend:

• Wassysteem: het bestaat uit was grijpende wijzerplaat, de pan van de waterafleidingsactie en goot.
• Vullend systeem: het bestaat uit hydraulische cilinder, het vullen klep, controlering en de cilinder van de liftlucht.
• Het afdekken systeem: het bestaat uit schroefcapsuleermachine, GLB-aligner en glijdend de gidsspoor van GLB
• Machtssysteem: het keurt toestel gecentraliseerd aandrijvingsmodel goed, dat bestaat uit hoofdmotor en toestelparen is.
• Het vervoeren van systeem: het bestaat uit gidslijst, duimwiel en transportband.
• Elektrocontrolesysteem: het keurt de controle van de frequentiesnelheid, PLC automatisch controle en de verrichting van het aanrakingenscherm goed.

Hoofdtechnologieparameter

Hoofdconfiguratie voor 3 in 1 machine

1) Het materiaal van spoeling en roterende plaat, machinelijst is roestvrij staal 304.

2) Touch screen: DIGITAAL

3) PLC: MITSUBISH

4) Fotocelschakelaar en nabijheidsschakelaar: AUTONICS (Zuid-Korea)

De elektrodelen en de pneumatische die delen in 3 IN 1 machine worden gebruikt zijn als volgt vermeld:

Hoofd Elektrodelen

• schakelaar: SIEMENS
• thermorelais: SIEMENS
• breker: SIEMENS
• middenrelais: OMRON
• Fotocelschakelaar en nabijheidsschakelaar: AUTONICS (Zuid-Korea)
• Frequentieomschakelaar: MITSUBISH
• Hoofd Pneumatische componenten: AIRTAC

Hete blauwe etiketteringsmachine

De eigenschappen

1. De aanpassing van het handelsmerk scherpe blad gemakkelijk

2. Het vacuümzuigings standaarddiewiel van hoog hardheidsmateriaal wordt gemaakt; het toevoegen van het programma van de vouwenverwerking kan de handelsmerkwrijving verminderen, de generatie van statische elektriciteit verhinderen

3. De vervanging van compatibele delen werkt binnen 10 minuten snelle en efficiënte voltooiing

4. Het gebruiken manueel stelde schijf in werking en nauwkeurig gemakshalve aanpast de positie van een blad

5. De vacuüm van het zuigings standaardwiel en handelsmerk scherpe delen gebruikend de lagere schuring en verwarmend speciaal materiaal

6. Wanneer de verandering van de handelsmerklengte, automatische aanpassingsknoop de positie van I-TEKEN kan automatisch regelen

Materiaalinstructie

1. Het gebruiken van gereden etiketteringsmethode

2. Door de transportband van het etiketbroodje en om voor norm door de wielbewegingen langs een gidsspoor te etiketteren voor etikettering

3. Het etiket na het etiketwiel, I-TEKEN van de sensor het automatische opsporing

4. Zodra bevestigd past de elektronische oogpositie, demodulator automatisch de snelheid van het etiketwiel, en toen correct gespecificeerde etiket scherpe positie aan

5. Het etiket na etiketwiel in scheerbeurt voor scherpe standaardverrichting, en dan gesneden het etiket in de vacuümuitloper

6. Sensor voor de opsporing van klemetiket, etiket in de plastic trommel, lijmverrichting

7. Door de transportband aan de leveringscontainer van ster wordt het wiel behoorlijk geschikt, gelatineert dan etiket voor het eerst op lijstgebied, etiketterend, en baseert zich op de synchrone riemrol en verbetert de etikettering.

De apparatenbeschrijving

1. Controle: PLC, omschakelaar

2. Veiligheidsapparaat

2.1. Het drijfdeel wordt voorzien van het apparaat van de overbelastingsbescherming

2.2. Apparaat van de leverings starwheel het abnormale beëindiging

2.3. Geen de opsporingsapparaat van de flessenlevering

2.4. Voor de opsporingsapparaat van de flessenoverbelasting

2.5. De levering van rubbertrommels zonder norm, beëindiging van verrichtingsapparaat

Belangrijkste onderdelen

1. Transportband

2. Levering starwheel

3. Standaardpost

4. Vacuümuitloper

5. Bestuurder

6. De hete machine van de smeltingslijm

7. De zelfklevende rol

8. Synchrone riem

9. Teken scherpe afdeling

10. De etiketgids

11. Kader

12. Gas en het smeren gebied

13. Elektrisch

Compatibele delen

1. Levering starwheel

2. Vacuümuitloper

3. Schroefpropeller

4. Gespleten sterwiel

5. Het spoor van in etiket

6. Het schot

7. Toestelgids

8. Synchrone riem

Technische Parameters

Inkjet-Codeur (Videojet-Merk)

Deze machine wordt gebruikt om de datum op de flessen te drukken. Het heeft de inspecteur. Wanneer de flessen hier komen, zal de inspecteur het, vinden en zal een signaal naar de printer verzenden, zodat zal het automatisch druk de datum op de flessen zijn. Zijn verrichting is zeer geschikt, en de inkt is normaal type dat kan overal worden gevonden.

De plastic machine van de filmverpakking

Technische parameters

Verpakkingsvorm: 2×3,3×4,3×5,3x3,4×5,4×6 (volgens flessen)

Het werkmacht: drie-fase-vijf lijn 380V/50Hz

Werkdruk: 0.6~0.8Mpa

Krimp kamergrootte: L×W×H=2400×650×450 (mm)

Snelheid: 12pcs/min

Sealing& scherpe temperatuur: 190℃~230℃

Krimp temperatuur: 200℃~280℃ materiaal: PE

Broodje van filmbreedte: ≤600 broodje van filmdikte: 0.06~0.12mm

Broodje van filmdiameter: ≤450mm het werklawaai: ≤65dB

Totale macht: 30KW totaal gewicht: 2500kg

Machinegrootte: L×W×H=14340×1100×2100mm

Transportband maximum breedte: 541mm, Hoogte van opbrengslijn (Regelbare waaier 150mm)

Hoofdlijnen

1. De buitenkant is compact, uitstekend en het kader is nieuw, Bijzonder, is de reparatie gemakkelijk. De elektroneninvloed voor film-voedt, is placidly, film – het veranderen is snel.

• Gebruikend het isothermische verzegelen en snijdend mes. De intensiteit van de verbinding koelt sealing& het snijden mes 3 keer en het gebruiksleven is boven het koelen het verzegelen & het snijden mes 80 keer. Het verzegelen is de &cutting tijd 0.6s

3. De snelheidsregelgeving van vervoersystemen door frequentievariatie, de transmissieactie is nauwkeurig en synchro.

4. De inkrimpingskamer gebruikt centrifugaal thermisch luchtcirculatiesysteem, is de configuratie logisch, is het de hittebehoud van de hitteisolatie, thermostaatprecisie hoog en het verpakkingseffect is beter.

5. Tijdens het product voorwaartse vervoerende proces. het kan het product aan pakket binnen automatisch groeperen, om tijd te besparen en verpakkingsefficiency te verbeteren

6. Het ideemodel van midden-snelheids hitte-krimpende verpakker in de binnenlandse markt

Hoofddelen
